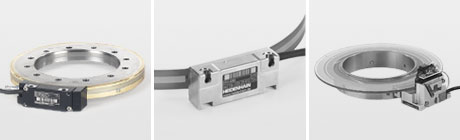

    Encodere unghiulare cu gradație pe disc de sticlă

    Domeniu de aplicare: Axe de rotație cu rezoluție mare și cu repetabilitate mare
    - Un număr foarte mare de perioade de semnal
    - Spațiu mic de montaj
    - Eroare mică de interpolare și bruiaj mic de semnal

    Versiune și montajPrecizia
    gradației    		Perioade de semnal/rot.Tip
    Gradație cu disc de sticlă cu butuc, fixat frontal cușuruburi pe ax± 0,9''180000ERP 880
    OPTODUR graduation on glass± 0,9''± - 4''23000-63000ERP 1000
    ERP 1000 scale drumERP 1000 scanning head
    Gradație SUPRADUR pe sticlă± 8''4096ERO 2000
    ERO 2000 scale drumERO 2000 scanning head

    Encodere unghiulare cu gradație pe tambur de oțel

    Domeniu de aplicare:  Mese rotative mari, telescoape, aplicații speciale
    - Interval de diametre foarte mare
    - Turații de lucru mari
    - Precizie ridicată
    - Diferite forme de tamburi
    - Număr de gradații diferit în funcție de diametru
    - Protecție cu aer comprimat pentru creșterea rezistenței la murdărie

    Versiune și montajPrecizia
    gradației     		Perioade de semnal/rot.Tip
    Tambur gradat din oțel cu precizie ridicată, centrare în 3 puncte
    de la ± 3'' la ± 1,5''
    		8195 to 44000ECA 4000
    ECA 4000 scale drumECA 4000 scanning head
    Tambur gradat cu diametru de centrare, fixat frontal cu șuruburi pe ax de la ± 5'' la ± 2'' de la 12000 la 52000
    de la 6000 la 44000
    de la 3000 la 13000    		ERA 4000


    ERA 4000 scale drumERA 4000 scanning head

    Encodere unghiulare cu gradație pe bandă de oțel

    Domeniu de aplicare:  Mese rotative mari, telescoape, aplicații speciale
    - Interval de diametre foarte mare
    - Variante pentru cerc complet sau segmente de cerc
    - Varietate mare de diametre
    - Precizie ridicată
    - Un număr variat de gradațiii
    - Benzi pentru interior sau exterior

    Versiune și montajPrecizia
    gradației    		Perioade de semnal/rot.Tip
    Bandă de oțel pentru montaj interior, versiunea cerc complet ; banda este tensionată pe circumferința exterioarăde la ± 3,9'' la ± 1,6'' de la 36000 la 90000ERA 7480C
    Bandă de oțel pentru montaj exterior, versiunea cerc complet ; banda este tensionată pe circumferința exterioarăde la ± 4,7'' la ± 1,9''de la 36000 la 90000ERA 8480C
    Ausführung und MontageGenauigkeit der TeilungSignalperioden/UTyp
    Stahlmaßband für Innenmontage, Vollkreisausführung 1); Maßband wird am Umfang gespannt± 3,9'' bis ± 1,6'' 36000 bis 90000ERA 7480C
    Stahlmaßband für Außenmontage, Vollkreisausführung 1); Maßband wird am Umfang gespannt± 4,7'' bis ± 1,9''36000 bis 90000ERA 8480C

    1) Segmentlösungen auf Anfrage
