Palpator CERTO 6001 de la HEIDENHAIN
Cea mai mare precizie și repetabilitate în domeniul de temperatură 19 °C și 21 °C prin construcția invariabilă termic
Cu o precizie de 0,1 µm și o repetabilitate de 0,03 µm palpatorul CERTO de la HEIDENHAIN face posibilă cea mai exactă măsurare pentru o cursă de 60 mm care există pe piață. Protocolul de măsură vă indică valoarea compensări liniare. Împreună cu unitatea de evaluare ND 287 este posibilă atingerea unei precizii de +/-0,05 µm.

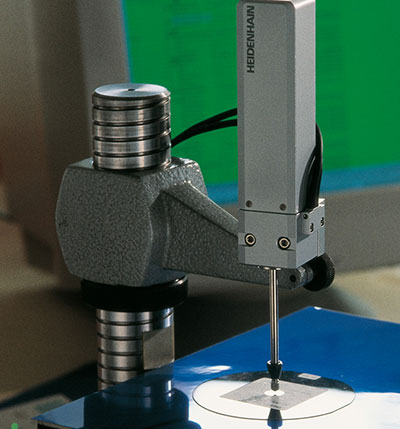

Folosind stativul recomandat CS 200 se obține un cerc de măsurare invariant termic. Deoarece stativul si mecanica din palpatorul CERTO sunt din Invar (dilatare 1 ppm/K) iar gradația cu perioada de semnal de 2 µm este din ZERODUR (dilatare 0,1 ppm/K) , variațile mici de temperatură, care în general nu pot fi evitate, nu afectează precizia. La măsurători foarte precise ca de ex. la verificarea cotelor finite temperatura de 20 ° C a piesei respectiv a întregului sistem se poate compensa cu ajutorul uni modul analog.
Rezultatul unor măsurători tactile cu această precizie poate fi influență de o denivelare la trecerea pe zero a palpatorului. Din această cauză stativul CS 200 îndeplinește niște cerințe speciale referitoare la planeitate de 0,6 µm pentru suprafața relevantă pentru măsurare. Pentru cerințe și mai mari referitoare la planeitate se poate folosi placa ceramică cu aspirare cu vacuum. Acest accesoriu este specificat pentru o planeitate de 0,1 µm.
Motorul electric poate asigura acționarea a 3 palpatoare și o forță constantă de tastare pe toată cursa. Aportul de căldură datorat operatorului este redus la minim.
Produse utilizate la această aplicație
| Palpator CERTO CT 6001 de la HEIDENHAIN | 329352-01 |
| SG 60 M cutie cu switciuri pentru palpatorul CT 6001 | 317436-02 |
| Stand CS 200 pentru palpatorul CT 6001 | 221310-01 |
| Accesorii recomandate: | |
| Placă ceramică cu aspirare cu vacuum | 223100-01 |
| Pompă cu diafragmă | 754220-01 |
| ND 287 cu un canal de măsurare | 636287-01 |
| Modul ethernet pentru ND 287 | 654019-01 |
| Modul analog pentru compensarea temperaturii | 654018-01 |
| Comutator de picior (conexiunile trebuiesc adaptate ) | 681041-xx |
Avantaje
| Construcție cu dimensiuni invariabile termic | mecanism din INVAR, gradație din ZERODUR |
| Precizia | +/- 0,1 µm pe toată cursa de 60 mm +/- 0,05 µm cu compensarea liniară a erori din protocolul de măsură |
| Repetabilitatea | 0,05 µm la cursa de 60 mm |
