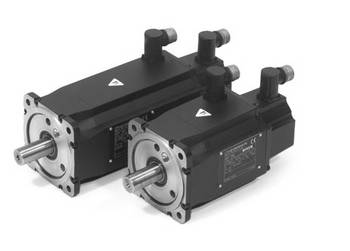

Motor |
QSY 116 C |
QSY 116 E |
QSY 116 J |
QSY 116 J EcoDyn |
||||
Nennspannung UN |
315 V/311 V |
302 V/299 V |
290 V/288 V |
408 V/405 V |
||||
Nennleistung PN |
1,45 kW/1,30 kW |
1,85 kW/1,67 kW |
2,42 kW/2,18 kW |
2,64 kW/2,38 kW |
||||
Nenndrehzahl nN |
3000 min–1 |
3000 min–1 3) |
||||||
Nenndrehmoment MN1) |
4,6 Nm/4,1 Nm |
5,9 Nm/5,3 Nm |
7,7 Nm/6,9 Nm |
8,4 Nm/7,6 Nm |
||||
Nennstrom IN1) |
3,3 A/3,0 A |
4,1 A/3,7 A |
5,4 A/4,8 A |
4,3 A/3,9 A |
||||
Stillstandsdrehmoment M01) |
5,2 Nm |
7,2 Nm |
10,0 Nm |
10,0 Nm |
||||
Stillstandsstrom I01) |
3,3 A |
4,8 A |
6,8 A |
5,0 A |
||||
max. Drehzahl nmax |
5400 min–1 |
4200 min–1 3) |
||||||
max. Drehmoment Mmax2) |
16 Nm |
25 Nm |
41 Nm |
41 Nm |
||||
max. Strom Imax2) |
12,7 A |
19,0 A |
32,6 A |
23,0 A |
||||
Masse m |
6,9 kg |
7,8 kg |
8,6 kg |
9,5 kg |
12,0 kg |
13,3 kg |
12,0 kg |
13,3 kg |
Läufer-Trägheitsmoment J |
7,5 kgcm2 |
7,9 kgcm2 |
9,9 kgcm2 |
10,3 kgcm2 |
15,0 kgcm2 |
15,4 kgcm2 |
15,0 kgcm2 |
15,4 kgcm2 |
Bremse Nennspannung UBr Nennstrom IBr Haltemoment MBr |
ohne – – – |
mit DC 24 V 0,6 A 13,5 Nm |
ohne – – – |
mit DC 24 V 0,6 A 13,5 Nm |
ohne – – – |
mit DC 24 V 0,85 A 13,5 Nm |
ohne – – – |
mit DC 24 V 0,85 A 13,5 Nm |
ID für Motor mit ERN 1387 für Motor mit ECN 1313 für Motor mit EQN 1325 |
339876-0C 339876-8C 339876-5C |
339876-0D 339876-8D 339876-5D |
339877-0C 339877-8C 339877-5C |
339877-0D 339877-8D 339877-5D |
339878-0C – 339878-5C |
339878-0D – 339878-5D |
339878-1C 339878-8C 339878-6C |
339878-1D 339878-8D 339878-6D |
1) bei 100 K 2) max. 200 ms 3) im EcoDyn-Betrieb Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenndrehmoment um 10 % reduziert) |
